1880 Series Driveline Parts  Assemblies
1810    SPL170   SPL250         Print

1880 Universal Joints * (A) 2.188 x (B) 8.094



universal joint
 Part No  Vendor  Detail
 6-0308  Neapco
5-308X  Dana
return to menu


1880 Tube Yokes

Part Number Tube Size (H) Length Angle
 8-28-147  4.50x.259  4.00  22.5

return to menu

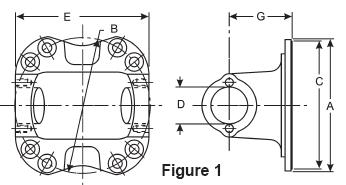

1880 Flange Yokes

Part Number Pilot Bolt Circle Length Angle Holes Notes
 8-2-119  7.00  8.250  2.50  8  8 drilled@.625
 8-2-109  7.00  8.250  3.500  22  8 drilled@.625
return to menu


1880 Slip Yokes

Part Number Diameter Splines (J) Length (F) Length Angle Dust Cap
 8-3-391KX  3.00  16  10.03  2.0310  22  6.5-86-38
 8-3-411KX  3.00  16  11.656  2.469  22  6.5-86-38
return to menu

1880 Stub Shafts

Part Number Diameter Splines (L) Spline Length (R) Shaft Length (K) Overall Tube Size
 8-40-101  3.00  16  4.500  10.219  11.531  4.50x.259
 8-40-91  3.00  16  4.500  8.594  9.906  4.50x.259



return to menu
